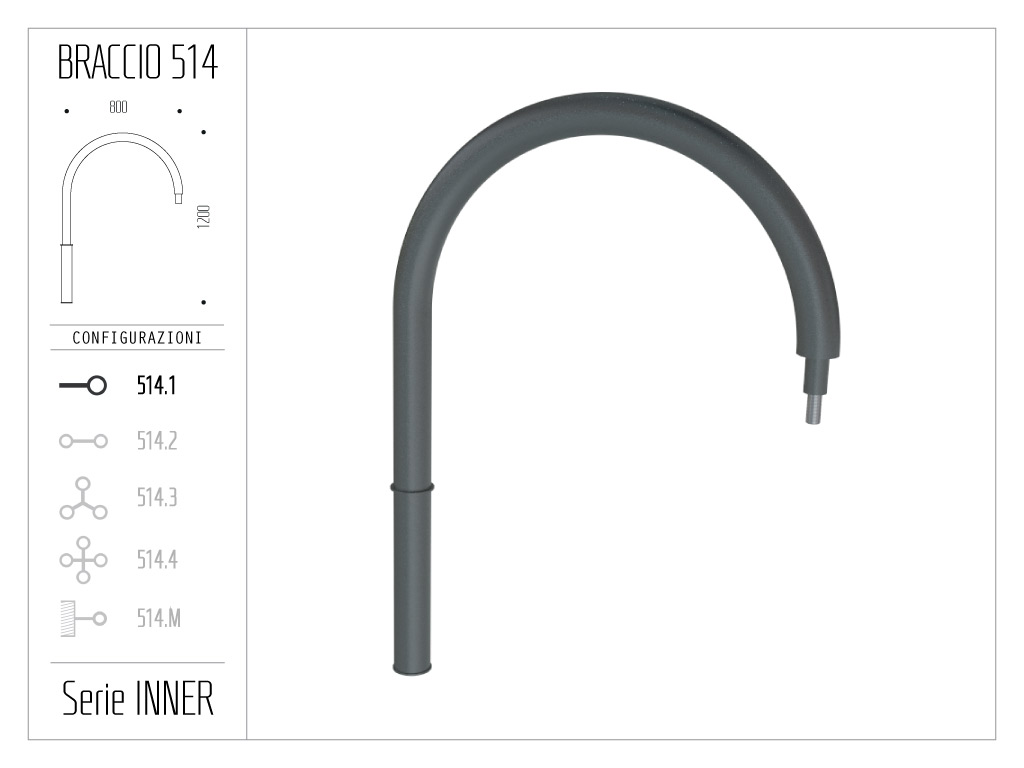

Braccio singolo curvo a pastorale serie INNER:
progettato per essere facile!

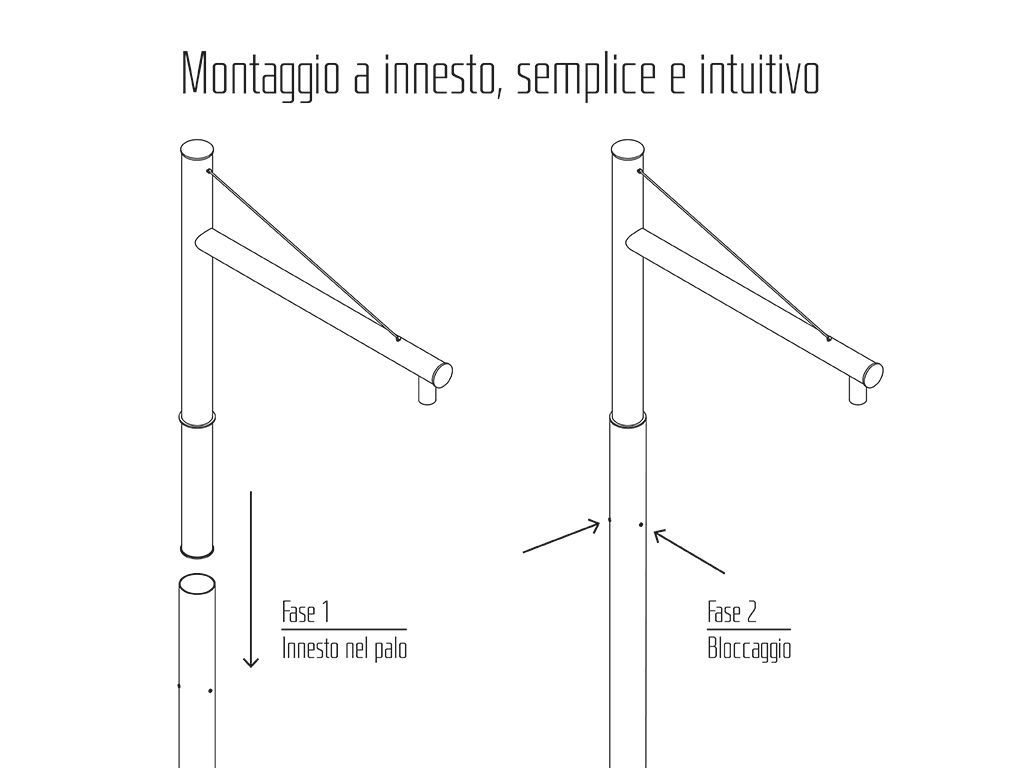

Il braccio INNER si installa con estrema facilità, innestandosi direttamente sul palo tramite apposito percorso guidato.
Successivamente è bloccato al palo tramite grani.

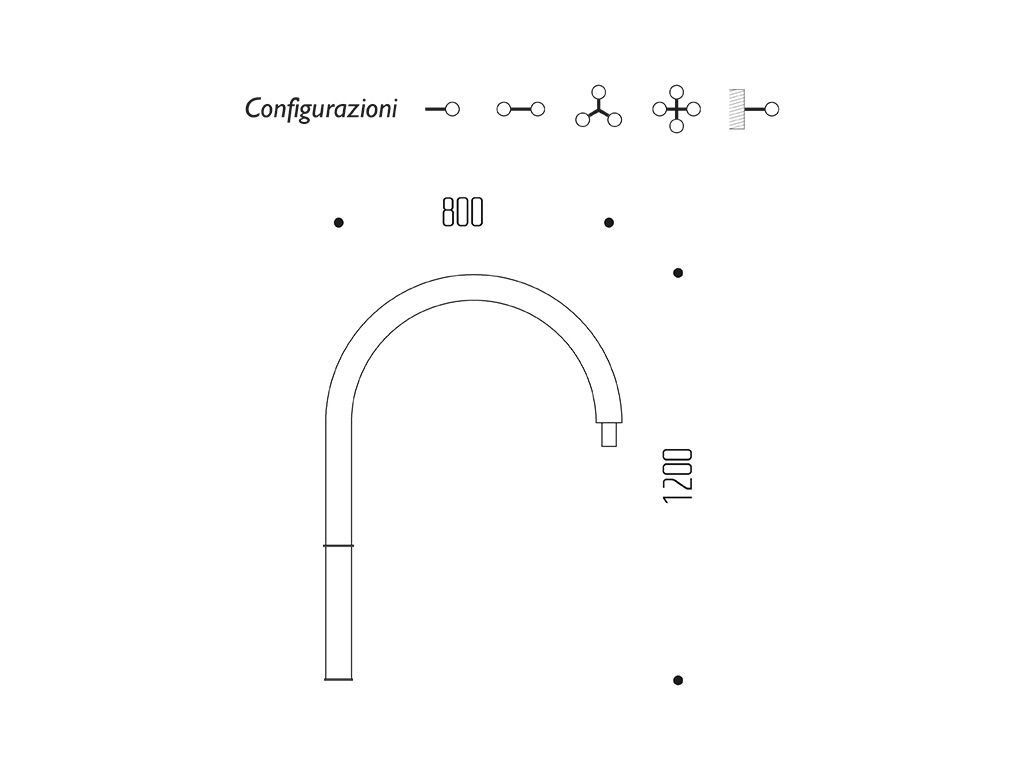

Il braccio è dotato di uno sbalzo da centro palo a centro corpo illuminante di 800 mm, ed è predisposto per il montaggio di corpo illuminante tramite innesto tubo filettato 3/4 gas.
Il braccio INNER Cod. 514 è costituito da tubo curvato a tutto sesto come da disegno.
Possibilità di montare fino a quattro corpi illuminanti.
Passaggio cavi tutto interno, nascosto e protetto.
Protezione delle superfici
GENERALITÀ SULLA PROTEZIONE DELLE SUPERFICI
Tutti i manufatti sono sottoposti a cicli di trattamento superficiale e verniciatura calibrati in funzione del materiale costituente, della tipologia di prodotto e della destinazione d'uso finale.
Le superfici in ghisa e alluminio sono debitamente preparate mediante sabbiatura meccanica o pretrattamento chimico, al fine di garantire idoneo ancoraggio e protezione del rivestimento.
Le superfici in acciaio sono protette mediante trattamenti anticorrosivi appropriati alla geometria del manufatto e all'ambiente di installazione.
Il rivestimento è applicato con ciclo 5P (verniciatura a polvere termoindurente ad applicazione elettrostatica) o ciclo 3P (verniciatura a spruzzo con primer anticorrosivo e finitura), in funzione del substrato e dei requisiti prestazionali.
Finitura standard: nero antichizzato tipo Eurocomitalia.
Su richiesta è disponibile qualsiasi colorazione secondo cartella RAL Classic.
Specifiche tecniche di dettaglio nella documentazione dedicata.
Istruzioni di montaggio
ISTRUZIONI GENERALI DI MONTAGGIO
Tutti i prodotti sono corredati di istruzioni specifiche di montaggio relative al modello fornito.
Ogni prodotto, in base alla propria natura e destinazione d'uso, richiede modalità di installazione dedicate.
Per specifiche tecniche di dettaglio fare riferimento alla documentazione dedicata.
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
