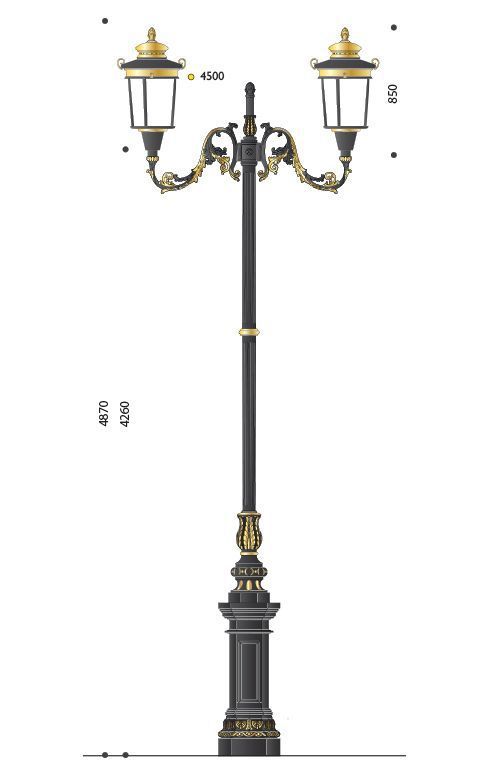

Palo in ghisa lavorato in stile e con elementi del corpo di sezione circolare. Altezza totale 4870 mm; altezza punto luce 4500 mm.
Il palo è composto da base in ghisa per palo artistico realizzata in un'unica fusione; altezza 1100 mm, larghezza 410 mm.
La parte inferiore ottagonale è connessa alla parte centrale, anch'essa ottagonale, da un'ampia fascia ornamentale curvilinea con motivi decorativi pompeiani.
Al centro, in un'apposita scanalatura rettangolare, portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da due strisce ottagonali poco distanti tra loro: la prima meno spesso della seconda, quest'ultima a gradoni. Alla sommità della base riduzione con grande striscia cilindrica decorata con un fregio a motivi geometrici.
Il fusto ha una parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorata da un imponente fiore ornamentale a foglie d'acanto.
La parte centrale del fusto, divisa in due parti da una striscia cilindrica, è scanalata e di sezione tronco-conica ed è conclusa da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP5, è fissata all'anima in acciaio tramite bulloni, ed è composta da una base cilindrica sormontata da un ampio motivo floreale bombato a foglie d'acanto.
La testa è predisposta per l'attacco di cime. Il palo è concluso da Cima, COD 401, formata da elementi in ghisa o alluminio.
La cima è composta da tubo interno per il passaggio dei cavi e tubo filettato 3/4 GAS alla sommità per innesto di lanterna COD 620. La cima è curvata a stelo ed è riccamente ornata da motivi floreali a foglie d'acanto che, nella parte finale, culminano in calice stilizzato.
Dotato nell'anima in acciaio di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
Elementi dotazione pali in ghisa
ELEMENTI IN DOTAZIONE :
Anima interna in acciaio con asola per montaggio di morsettiera.
Protezione delle superfici
Istruzioni di montaggio
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
