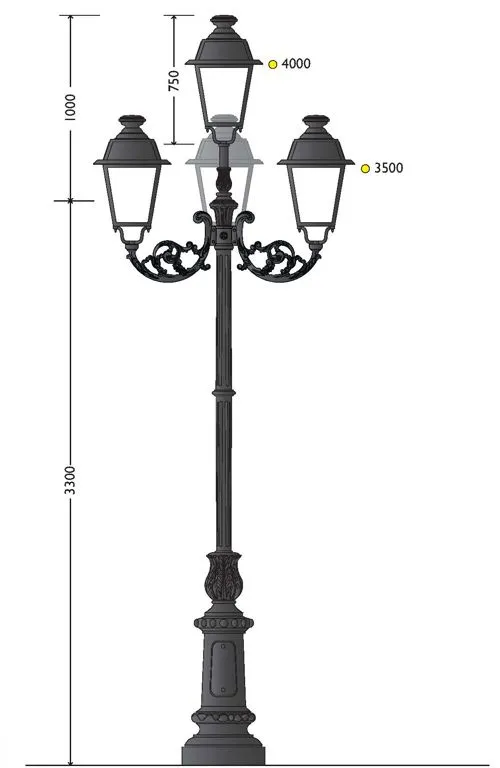

Palo in ghisa con base 110 e cima tripla 405 con quattro lanterne 602 led 2592 30W 3K

Base in ghisa per palo artistico realizzata in un'unica fusione.

Altezza 868 mm.

Larghezza 480 mm.

La parte inferiore circolare è connessa alla parte centrale cilindrica da un elemento concavo-convesso con decorazione a fregio.

Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.

La base è conclusa da una striscia cilindrica decorata con motivi circolari tridimensionali e fregio a foglie d'acanto.

Palo in ghisa UNI EN 1561 GJL250 lavorato in stile con elementi del corpo di sezione circolare.

Altezza 2700 mm.

Il palo è composto da base nella parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorato da un imponente fiore ornamentale a foglie d'acanto.

Il fusto, diviso in due parti da una striscia cilindrica bombata, è scanalato e di sezione tronco-conica ed è concluso da un'ampia fascia cilindrica liscia con bordi bombati.

La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.

Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utlizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.

Altezza testa 180 mm.

Verniciato di colore nero antracite o altro colore RAL a richiesta.

Misure, forme e modanature come da disegno che del progetto fa parte integrante.

Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.

Gli elementi costituenti il palo sono realizzati in un'unica fusione.

Protezione delle superfic : Vedi specifiche sulla protezione dei materiali..

Elementi in dotazione: Anima interna in acciaio FE 510 UNI 7810 zincata a caldo secondo norma UNI 5745.

Montaggio: Vedi specifiche di montaggio..

Cima per pali tipo Skopas, con elementi in ghisa e alluminio, composta da:

- tubo interno per il passaggio dei cavi;

- tubo filettato 3/4 GAS alla sommità per innesto di lanterna;

- al centro, attacchi di alluminio per palo in ghisa.

La cima è curvata a stelo ed è ornata da motivi floreali a girari d'acanto che, nella parte finale, culminano in calice stilizzato.

Dimensioni di massima della cima:

larghezza 550 mm; altezza 450 mm.

Verniciata di colore nero antracite o altro colore RAL a richiesta.



Ottica base composta da n. 12 chip - 30w , 2592 lumen ,T.vita 60000h 3K , ottica asimmetrica.

Protezione base dalle scariche atmosferiche 6 kV.

Driver di alimentazionecon possibilità di dimmerazione e controllo  .

Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie .

Struttura composta da:

Corpo di forma, misure e modanature come da disegno riportato.

Innesto per versione portata o a sospensione con tubo filettato 3/4”, da imbullonare alla struttura di sostegno .

Nella versione portata Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio.

Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED.

Il motore LED è sostenuto alla struttura da 4 viti in acciaio INOX .

Vano LED IP65.

Ottica:

Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.

Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.

Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.

Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.

Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.

Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.

Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.

Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta .

Testa per palo artistico realizzata in un'unica fusione di ghisa per pali a doppio o triplo braccio e lanterna in testa.

L'elemento è composto da una base cilindrica sormontata da un ampio motivo floreale bombato a foglie d'acanto.

Il liscio fusto cilindrico si conclude con una semplice fascia circolare.

Predisposta per fissaggio su anima in acciaio per pali tramite tubo filettato 3/4 GAS anche per attacco di cime serie 400.

Inoltre l'elemento può montare ulteriore corpo illuminate portato oppure pastorale serie 500 .

Altezza elemento 300 mm.
