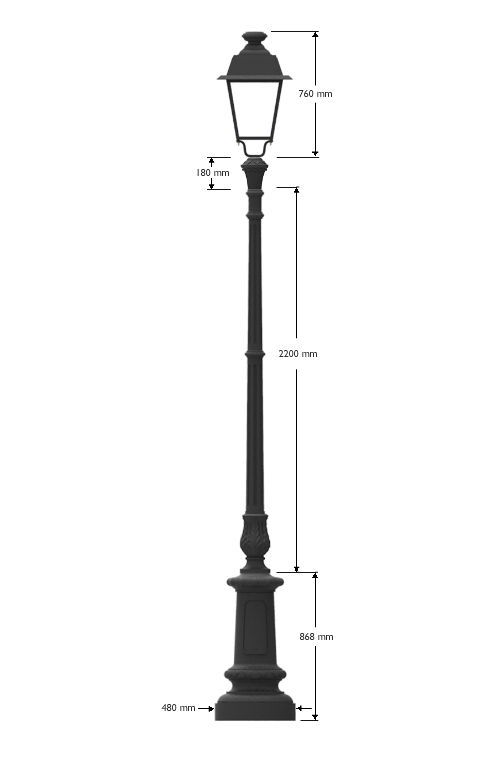

Palo in ghisa con lanterna in alluminio cablata LED 602.SA12P 42,2 W 3000K 3702 lumen

Base in ghisa per palo artistico realizzata in un'unica fusione.

Altezza 868 mm.

Larghezza 480 mm.

La parte inferiore circolare è connessa alla parte centrale cilindrica da un elemento concavo-convesso con decorazione a fregio.

Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.

La base è conclusa da una striscia cilindrica decorata con motivi circolari tridimensionali e fregio a foglie d'acanto.

Palo in ghisa UNI EN 1561 GJL250 lavorato in stile con elementi del corpo di sezione circolare.

Altezza 2400 mm.

Il palo è composto da base nella parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorato da un imponente fiore ornamentale a foglie d'acanto.

Il fusto, diviso in due parti da una striscia cilindrica bombata, è scanalato e di sezione tronco-conica ed è concluso da un'ampia fascia cilindrica liscia con bordi bombati.

La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.

Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utlizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.

Altezza testa 180 mm.

Verniciato di colore nero antracite o altro colore RAL a richiesta ( vedi specifiche di verniciatura ).

Misure, forme e modanature come da disegno che del progetto fa parte integrante.

Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.

Gli elementi costituenti il palo sono realizzati in un'unica fusione.

Protezione delle superfic : Vedi specifiche sulla protezione dei materiali..

Elementi in dotazione: Anima interna in acciaio FE 510 UNI 7810 zincata a caldo secondo norma UNI 5745.

Montaggio: Vedi specifiche di montaggio..

Testa per palo artistico realizzata in un'unica fusione di ghisa.

L'elemento è decorato da lunghi elementi vegetali stilizzati ed è sormontato da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.

Predisposta per fissaggio su anima in acciaio per pali tramite tubo filettato 3/4 GAS anche per attacco di lanterna portata.

Altezza elemento 180 mm.



Ottica base composta da n. 12 chip - 30w , 2592 lumen ,T.vita 60000h 3K , ottica asimmetrica.

Protezione base dalle scariche atmosferiche 6 kV.

Driver di alimentazionecon possibilità di dimmerazione e controllo  .

Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie .



Struttura composta da:

Corpo di forma, misure e modanature come da disegno riportato.

Innesto per versione portata o a sospensione con tubo filettato 3/4”, da imbullonare alla struttura di sostegno .

Nella versione portata Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio.

Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED.

Il motore LED è sostenuto alla struttura da 4 viti in acciaio INOX .

Vano LED IP65.



Ottica:

Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.

Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.

Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.

Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.

Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.

Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.

Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.

Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta Vedi specifiche di verniciatura .

Protezione delle superfici: Vedi specifiche sulla protezione dei materiali .

Montaggio: Vedi specifiche di montaggio .
