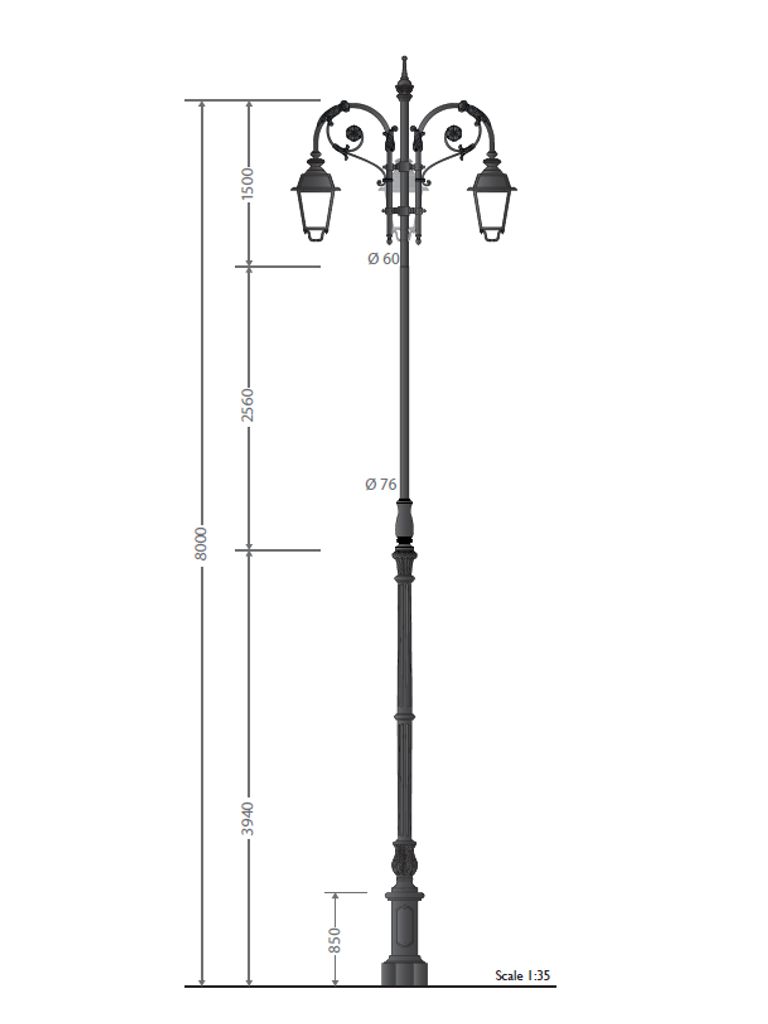

Palo in ghisa grandissimo con base tipo 090 e finale a pastorale Bernini triplo con tre lanterna 622 led, altezza totale 8 metri

Palo in ghisa grandissimo con base tipo 090 e finale a pastorale Bernini triplo con tre lanterna 622 led, altezza totale 8 metri

Quantità (pz) :
Palo in ghisa lavorato in stile e con elementi del corpo di sezione circolare.
Altezza totale della parte in ghisa 3940 mm.
Il palo è composto da base la cui parte inferiore ottagonale è connessa alla parte centrale cilindrica da un elemento conico-cilindrico a gradoni.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una doppia striscia cilindrica.
Altezza base 850 mm.
Larghezza base 400 mm.
Il fusto ha una parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorata da un imponente fiore ornamentale a foglie d'acanto.
La parte centrale del fusto, divisa in due parti da una striscia cilindrica, è scanalata e di sezione tronco-conica ed è conclusa da un'ampia fascia cilindrica liscia con bordi bombati.
La parte superiore continua con palo in acciaio diametro 76 fino ad un alterzza di 6,5 metri per poi passare ad un tubolare diametro 60 per la parte finale fino al raggiungimento di h.f.t. 8 metri.
La cima è costituita da Cima a pastorale triplo tipo Bernini, con ornamenti, riccio e tulipano in alluminio o ghisa, costituito da:
- tubo in acciaio zincato o ghisa, curvato a tutto sesto e decorato da caratteristici elementi floreali a tulipano come da disegno;
- alla base del tubo, ornamento in ghisa a forma di pigna;
- alla sommità, attacco ornato per lanterna tubo filettato 3/4 GAS.

Il pastorale è tenuto al palo da ganci ornamentali in alluminio o ghisa ed è decorato al centro da motivi a girari d'acanto e grosso fiore aperto. Il pastorale è predisposto per attacco su palo diametro mm 60, 70, 89 a seconda delle richieste del cliente o del tipo di palo sul quale il pastorale va installato.

Misure base del pastorale:
larghezza 810 mm, altezza 1300 mm.
Realizzato con tubo in acciaio diametro 45 mm, spessore 3 mm.  Altre misure e dimensioni a richiesta del cliente.
Verniciata di colore nero antracite o altro colore RAL a richiesta.

Sulla cima è montata a sospensione lanterna quadrata classica 602030 con ottica E-light.

Ottica LED con tecnologia led E-light 622030
Protezione base dalle scariche atmosferiche fino a 10 kV modo comune.
Driver di alimentazione con possibilità di dimmerazione e controllo.
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie.

Struttura composta da:
Corpo di forma, misure e modanature come da disegno riportato.
Innesto per versione portata o a sospensione con tubo filettato 3/4”, da imbullonare alla struttura di sostegno .
Nella versione portata il tubo filettato e la bulloneria in testa alla struttura, sono nascosti da boccola ornamentale in alluminio.
Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED.
Il motore LED è sostenuto alla struttura da 4 viti in acciaio INOX.
Vano LED IP65.

Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED. Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta.
