Art. RSC1004
Palo in acciaio con braccio moderno

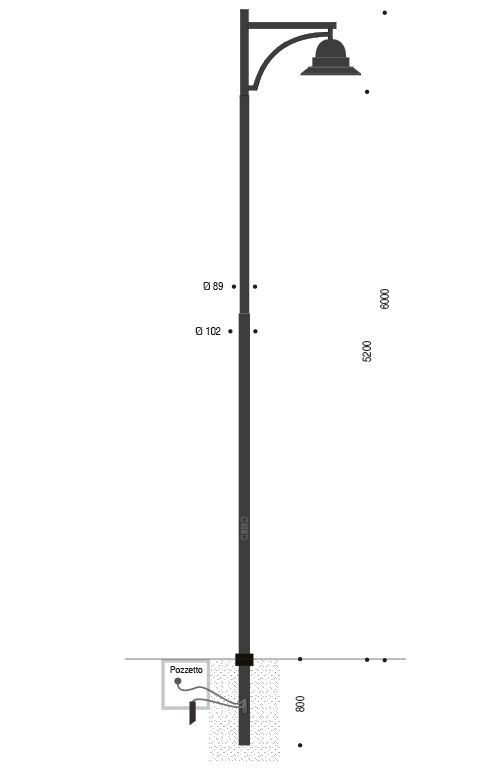

Palo INNER in acciaio con braccio a pastorale e lampara Signora
Palo in acciaio con braccio moderno
Palo per illuminazione rastremato serie INNER, in acciaio zincato e verniciato.
Il palo è costituito da tratte rastremate per un diametro di base 89 mm ed un diametro finale 76 mm.
Il palo è dotato alla base di portella e morsettiera in CL II.
Alla sommità del palo è innestato braccio della serie Inner tipo Cod IN514.
Il braccio si innesta direttamente sul palo tramite apposito percorso guidato, ed è bloccato al palo tramite grani.
Il braccio è dotato di uno sbalzo da centro palo a centro corpo illuminante di 800 mm, ed è predisposto per il montaggio di corpo illuminante tramite innesto tubo filettato 3/4 gas.
Sorgente luminosa lampara "Signora" cod 628.led (vedi dettagli), altezza del punto luce 4,2 m.
Tutti i cavi dalla sorgente luminosa alla morsettiera sono passanti e protetti all'interno della struttura del palo.
Alla base di contatto del palo con il piano 0, guaina termoindurente protettiva.
Infissaggio nella muratura per 500 mm dal piano 0.
Il palo è dotato nella parte infissa nella muratura di asola per il passaggio cavi al pozzetto e sul piano 0 di foro per la messa a terra.
PROTEZIONE DELLE SUPERFICI
Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura.
Le superfici in acciaio sono zincate.
Verniciatura eseguita mediante il seguente ciclo:
una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.
Colore standard nero antichizzato tipo EUROCOMITALIA.
Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.
VITERIA
Viteria ed accessori in acciaio INOX.
MONTAGGIO
Vedi specifiche di montaggio.
