Palo per TpLuna TPLX3 con lampare Signora

Palo per illuminazione rastremato per TpLuna, in acciaio zincato e verniciato.

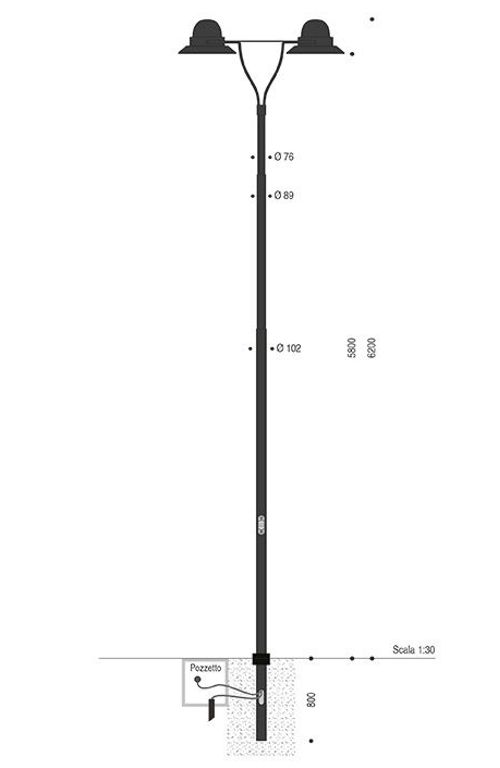

Il palo è costituito da tratte rastremate per un diametro di base 102 mm ed un diametro finale 76 mm.

Il palo è dotato alla base di portella e morsettiera in CL II.

Alla sommità del palo è inserito testa palo per lampare tipo Luna cod TPLX3, composto da doppio profilo tubolare di dimensioni 40x25 mm, sagomati come da disegno.

All’estremità superiore, ciascun tubolare è saldato a 90° con altro tubolare (40x25mm), e terminato da cerchio in acciaio di 180° della dimensione di 30x5mm.

All'estremità del cerchio, fori per innesto della lampara.

Al centro del cerchio, in collegamento al tubolare, foro per passaggio cavi.

Il testa palo è predisposto per innesto su pali diametro 76 e viene fissato al palo tramite grani in acciaio inox.

Sorgenti luminose lampare "Signora" cod 628.6H3K , altezza del punto luce 5,8 m.

Tutti i cavi dalla sorgente luminosa alla morsettiera sono passanti e protetti all'interno della struttura del palo.

Alla base di contatto del palo con il piano 0, guaina termoindurente protettiva.

Infissaggio nella muratura per 800 mm dal piano 0.

Il palo è dotato nella parte infissa nella muratura di asola per il passaggio cavi al pozzetto e sul piano 0 di foro per la messa a terra.

PROTEZIONE DELLE SUPERFICI

Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura.

Le superfici in acciaio sono zincate.

Verniciatura eseguita mediante il seguente ciclo:

una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.

Colore standard nero antichizzato tipo EUROCOMITALIA.

Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.

VITERIA

Viteria ed accessori in acciaio INOX.
