Informazioni Tecniche
- Art. 515.1
Braccio serie INNER con ornamento curvato e tirante - singolo
Scheda tecnica braccio serie INNER Cod 515
- Art. RS7
Palo rastremato in acciaio, HFT 7 metriScheda tecnica palo rastremato RS7
- Art. 622012
Lampara 622 in alluminio con tecnologia led E-light 40w - 4838lm - 3k - ottica asimmetrica
Disegno tecnico lanterna 622 in alluminio con tecnologia E-LIGHT
- Art. RS7
Palo rastremato in acciaio, HFT 7 metriDisegno tecnico DWG palo rastremato RS7
- Art. 622012
Lampara 622 in alluminio con tecnologia led E-light 40w - 4838lm - 3k - ottica asimmetrica AR - Ottica Stradale Rotosimmetrica
- Art. 622012
Lampara 622 in alluminio con tecnologia led E-light 40w - 4838lm - 3k - ottica asimmetricaAS - Ottica Stradale Assimetrica
- Art. 622012
Lampara 622 in alluminio con tecnologia led E-light 40w - 4838lm - 3k - ottica asimmetrica AE - Ottica Stradale Ellittica
- Art. 515.1
Braccio serie INNER con ornamento curvato e tirante - singoloScheda di montaggio generica per bracci serie INNER
Art. RSC1003

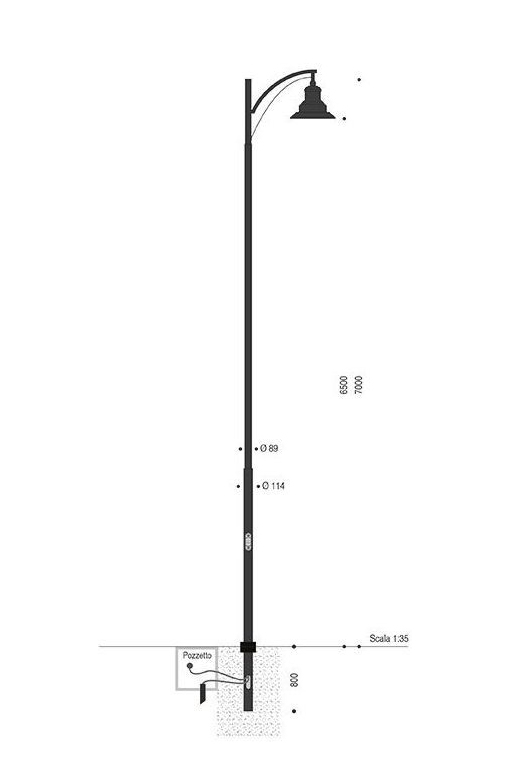

Palo INNER in acciaio con braccio con doppio arco e lampara Regina
Palo per illuminazione rastremato serie INNER, in acciaio zincato e verniciato.
Il palo art. RS7 è costituito da tratte rastremate per un diametro di base 114 mm ed un diametro finale 76 mm.
Il palo è dotato alla base di portella e morsettiera in CL II.
Alla sommità del palo è innestato braccio della serie Inner tipo Cod IN515.
Il braccio si innesta direttamente sul palo tramite apposito percorso guidato, ed è bloccato al palo tramite grani.
Il braccio è dotato di uno sbalzo da centro palo a centro corpo illuminante di 800 mm ed è predisposto per il montaggio di corpo illuminante tramite innesto tubo filettato 3/4 gas.
Sorgente luminosa lampara "Regina" cod 622012 (vedi dettagli), altezza del punto luce 6,5 m.
Tutti i cavi dalla sorgente luminosa alla morsettiera sono passanti e protetti all'interno della struttura del palo.
Alla base di contatto del palo con il piano 0, guaina termoindurente protettiva.
Infissaggio nella muratura per 800 mm dal piano 0.
Il palo è dotato nella parte infissa nella muratura di asola per il passaggio cavi al pozzetto e sul piano 0 di foro per la messa a terra.
PROTEZIONE DELLE SUPERFICI
Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura.
Le superfici in acciaio sono zincate.
Verniciatura eseguita mediante il seguente ciclo:
una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.
Colore standard nero antichizzato tipo EUROCOMITALIA.
Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.
VITERIA
Viteria ed accessori in acciaio INOX.
MONTAGGIO
Vedi specifiche di montaggio.
EurocomItalia s.r.l. riporta sulle proprie schede tecniche i dati ufficiali disponibili al momento della loro pubblicazione. Questi dati potranno variare in funzione di modifiche effettuate su aspetti tecnici dei prodotti stessi che verranno mano a mano pubblicate.Tolleranze dimensionali possono insistere sui prodotti variando le misure a causa di lavorazioni meccaniche per un massimo del 10% dichiarato.EurocomItalia s.r.l. non si assume responsabilità in merito ai contenuti ed alla loro esattezza.
