Informazioni Tecniche

Referenze Fotografiche

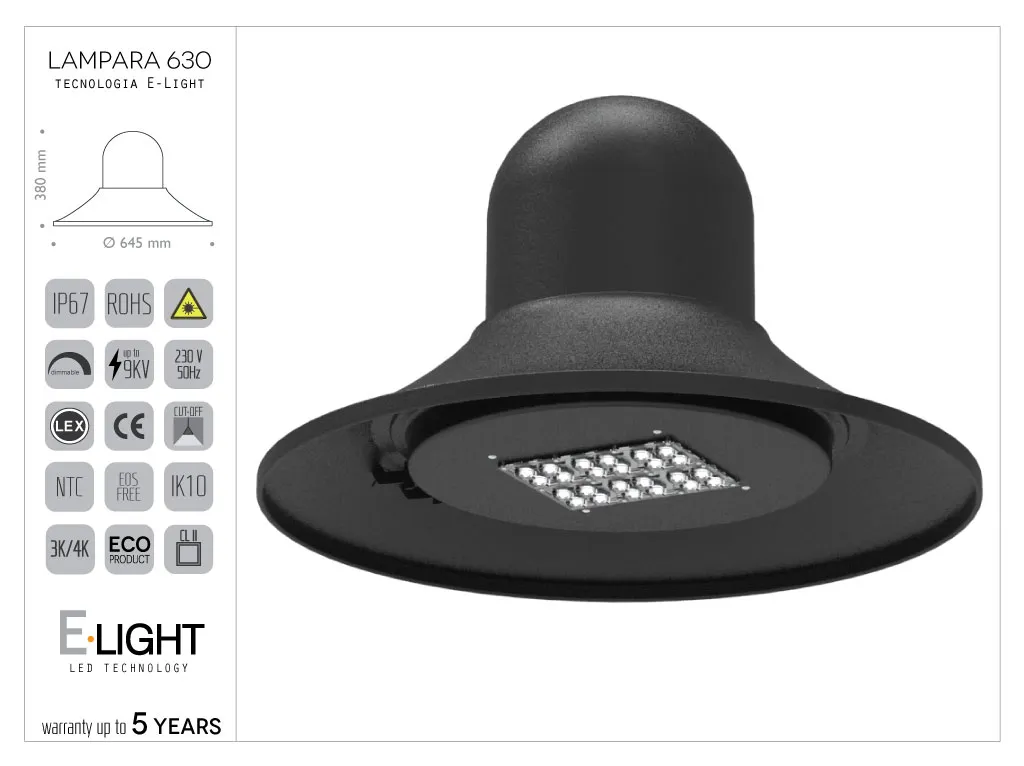

Lampara 630 in alluminio con tecnologia led E-Light



Ottica con tecnologia E-light.
Protezione base dalle scariche atmosferiche 6 kV.
Driver di alimentazionecon possibilità di dimmerazione e controllo  .
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie .

Struttura composta da:
Corpo centrale di forma, misure e modanature come da disegno riportato.
Innesto con tubo filettato 3/4”, da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.
Il tubo filettato, e la bulloneria in testa alla struttura è nascosto da boccola ornamentale in alluminio.
arte inferiore costituita da anello in alluminio sul quale viene montato il motore LED.
L'anello é incernierato alla struttura e viene chiuso tramite vite in acciaio inox.
L'anello monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65.

Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta Vedi specifiche di verniciatura .
Protezione delle superfici: Vedi specifiche sulla protezione dei materiali .
Montaggio: Vedi specifiche di montaggio .

Prodotti della Serie


Stampa
Art. Controllo Cri K Vita h. Lumen Ottica Sorgente Watt
630001 Lampara 630 in alluminio con tecnologia led E-light 12w - 1680lm - 4k - ottica asimmetrica
NO 70 4000 90000 1680 AS LED 12
630002 Lampara 630 in alluminio con tecnologia led E-light 26w - 3700lm - 4k - ottica asimmetrica
NO 70 4000 80000 3700 AS LED 26
630003 Lampara 630 in alluminio con tecnologia led E-light 40w - 5376lm - 4k - ottica asimmetrica
NO 70 4000 70000 5376 AS LED 40
630004 Lampara 630 in alluminio con tecnologia led E-light 12w - 1764lm - 4k - ottica rotosimmetrica
NO 70 4000 90000 1764 AR LED 12
630005 Lampara 630 in alluminio con tecnologia led E-light 26w - 3885lm - 4k - ottica rotosimmetrica
NO 70 4000 80000 3885 AR LED 26
630006 Lampara 630 in alluminio con tecnologia led E-light 40w - 5645lm - 4k - ottica rotosimmetrica
NO 70 4000 70000 5645 AR LED 40
630007 Lampara 630 in alluminio con tecnologia led E-light 12w - 1730lm - 4k - ottica ellittica
NO 70 4000 90000 1730 AE LED 12
630008 Lampara 630 in alluminio con tecnologia led E-light 26w - 3811lm - 4k - ottica ellittica
NO 70 4000 80000 3811 AE LED 26
630009 Lampara 630 in alluminio con tecnologia led E-light 40w - 5537lm - 4k - ottica ellittica
NO 70 4000 70000 5537 AE LED 40
630010 Lampara 630 in alluminio con tecnologia led E-light 12w - 1512lm - 3k - ottica asimmetrica
NO 70 3000 90000 1512 AS LED 12
630011 Lampara 630 in alluminio con tecnologia led E-light 26w - 3330lm - 3k - ottica asimmetrica
NO 70 3000 80000 3330 AS LED 26
630012 Lampara 630 in alluminio con tecnologia led E-light 40w - 4838lm - 3k - ottica asimmetrica
NO 70 3000 70000 4838 AS LED 40
630013 Lampara 630 in alluminio con tecnologia led E-light 12w - 1588lm - 3k - ottica rotosimmetrica
NO 70 3000 90000 1588 AR LED 12
630014 Lampara 630 in alluminio con tecnologia led E-light 26w - 3497lm - 3k - ottica rotosimmetrica
NO 70 3000 80000 3497 AR LED 26
630015 Lampara 630 in alluminio con tecnologia led E-light 40w - 5081 lm - 3k - ottica rotosimmetrica
NO 70 3000 70000 5081 AR LED 40
630016 Lampara 630 in alluminio con tecnologia led E-light 12w - 1557lm - 3k - ottica ellittica
NO 70 3000 90000 1557 AS LED 12
630017 Lampara 630 in alluminio con tecnologia led E-light 26w - 3430lm - 3k - ottica ellittica
NO 70 3000 80000 3430 AS LED 26
630018 Lampara 630 in alluminio con tecnologia led E-light 40w - 4983lm - 3k - ottica ellittica
NO 70 3000 70000 4983 AS LED 40
630019 Lampara 630 in alluminio con tecnologia led E-light 26w - 3763lm - 4k - ottica asimmetrica
NO 70 4000 90000 3763 AS LED 26
630020 Lampara 630 in alluminio con tecnologia led E-light 56w - 7252lm - 4k - ottica asimmetrica
NO 70 4000 80000 7252 AS LED 56
630021 Lampara 630 in alluminio con tecnologia led E-light 76w - 10752lm - 4k - ottica asimmetrica
NO 70 4000 70000 10752 AS LED 76
630022 Lampara 630 in alluminio con tecnologia led E-light 26w - 3951lm - 4k - ottica rotosimmetrica
NO 70 4000 90000 3951 AR LED 26
630023 Lampara 630 in alluminio con tecnologia led E-light 56w - 7615lm - 4k - ottica rotosimmetrica
NO 70 4000 80000 7615 AR LED 56
630024 Lampara 630 in alluminio con tecnologia led E-light 76w - 11064lm - 4k - ottica rotosimmetrica
NO 70 4000 70000 11064 AR LED 76
630025 Lampara 630 in alluminio con tecnologia led E-light 26w - 3876lm - 4k - ottica ellittica
NO 70 4000 90000 3876 AE LED 26
630026 Lampara 630 in alluminio con tecnologia led E-light 56w -7470lm - 4k - ottica ellittica
NO 70 4000 80000 7470 AE LED 56
630027 Lampara 630 in alluminio con tecnologia led E-light 76w - 10853lm - 4k - ottica ellittica
NO 70 4000 70000 10853 AE LED 76
630028 Lampara 630 in alluminio con tecnologia led E-light 26w - 3387lm - 3k - ottica asimmetrica
NO 70 3000 90000 3387 AS LED 26
630029 Lampara 630 in alluminio con tecnologia led E-light 56w - 6527lm - 3k - ottica asimmetrica
NO 70 3000 80000 6527 AS LED 56
630030 Lampara 630 in alluminio con tecnologia led E-light 76w - 9483lm - 3k - ottica asimmetrica
NO 70 3000 70000 9483 AS LED 76
630031 Lampara 630 in alluminio con tecnologia led E-light 26w - 3556lm - 3k - ottica rotosimmetrica
NO 70 3000 90000 3556 AR LED 26
630032 Lampara 630 in alluminio con tecnologia led E-light 56w - 6853lm - 3k - ottica rotosimmetrica
NO 70 3000 80000 6853 AR LED 56
630033 Lampara 630 in alluminio con tecnologia led E-light 76w - 9958lm - 3k - ottica rotosimmetrica
NO 70 3000 70000 9958 AR LED 76
630034 Lampara 630 in alluminio con tecnologia led E-light 26w - 3488lm - 3k - ottica ellittica
NO 70 3000 90000 3488 AE LED 26
630035 Lampara 630 in alluminio con tecnologia led E-light 56w - 6723lm - 3k - ottica ellittica
NO 70 3000 80000 6723 AE LED 56
630036 Lampara 630 in alluminio con tecnologia led E-light 76w - 9768lm - 3k - ottica ellittica
NO 70 3000 70000 9768 AE LED 76


EurocomItalia s.r.l. riporta sulle proprie schede tecniche i dati ufficiali disponibili al momento della loro pubblicazione. Questi dati potranno variare in funzione di modifiche effettuate su aspetti tecnici dei prodotti stessi che verranno mano a mano pubblicate.Tolleranze dimensionali possono insistere sui prodotti variando le misure a causa di lavorazioni meccaniche per un massimo del 10% dichiarato.EurocomItalia s.r.l. non si assume responsabilit in merito ai contenuti ed alla loro esattezza.
