Informazioni Tecniche

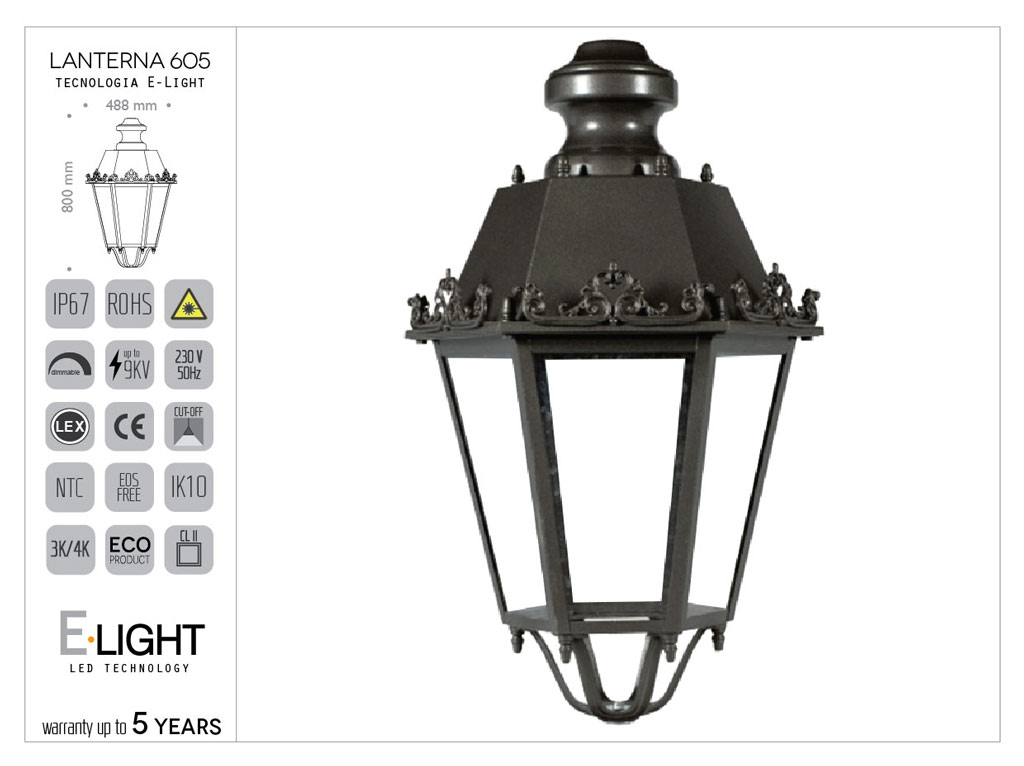

Lanterna artistica esagonale in alluminio con tecnologia led E-light



Lanterna in acciaio di tipo portato o a sospensione cablata LED  , composta da:

- Supporto a forma di ragno in alluminio.
- Dadi a cappuccio.
- Segmento inferiore in alluminio.
- Segmento superiore in alluminio completo di BOX in classe II.
- Schermatura opzionale realizzata in polimetalcrilato PMMA.
- Caminetto realizzato in alluminio incernierato al telaio centrale.
- Ornamenti artistici in alluminio.


Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.


Viti esterne in ottone e bulloneria in acciaio INOX.

Funzionamento e manutenzione:
Per accedere alle apparecchiature elettriche basta svitare le viti del segmento superiore.
Il sezionatore provvedrà automaticamente a togliere tensione al cablaggio della lanterna.
Durante le operazioni di manutenzione, nessuna parte o componente della lanterna viene separata dalla struttura.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta Vedi specifiche di verniciatura .
Protezione delle superfici: Vedi specifiche sulla protezione dei materiali .
Montaggio: Vedi specifiche di montaggio .

Prodotti della Serie


Stampa
Art. Watt Vita h. Sorgente Ottica Lumen K Cri Controllo
605003 Lanterna artistica esagonale in alluminio con tecnologia led E-light 36w - 8100lm - 4k - ottica asimmetrica
36 70000 LED AS 8100 4000 70 NO
605011 Lanterna artistica esagonale in alluminio con tecnologia led E-light 24w - 3780lm - 3k - ottica asimmetrica
24 80000 LED AS 3780 3000 70 NO
605012 Lanterna artistica esagonale in alluminio con tecnologia led E-light 36w - 7290lm - 3k - ottica asimmetrica
36 70000 LED AS 7290 3000 70 NO
605020 Lanterna artistica esagonale in alluminio con tecnologia led E-light 48w - 8232lm - 4k - ottica asimmetrica
48 80000 LED AS 8232 4000 70 NO
605021 Lanterna esagonale grande in acciaio con cappello chiuso ed ornamenti cablata led E-light 72w - 15876lm - 4k - ottica asimmetrica
72 70000 LED AS 15876 4000 70 NO


EurocomItalia s.r.l. riporta sulle proprie schede tecniche i dati ufficiali disponibili al momento della loro pubblicazione. Questi dati potranno variare in funzione di modifiche effettuate su aspetti tecnici dei prodotti stessi che verranno mano a mano pubblicate.Tolleranze dimensionali possono insistere sui prodotti variando le misure a causa di lavorazioni meccaniche per un massimo del 10% dichiarato.EurocomItalia s.r.l. non si assume responsabilit in merito ai contenuti ed alla loro esattezza.
