Cima a pastorale a muro tipo Le Corbusier, costituito da:
- tubo in acciaio zincato, curvato a tutto sesto come da disegno;
- alla base del tubo, ornamento in ghisa a forma di pigna;
- alla sommità, attacco ornato per lanterna tubo filettato 3/4 GAS.
Il pastorale è fissato a muro tramite attacchi in alluminio o ghisa.

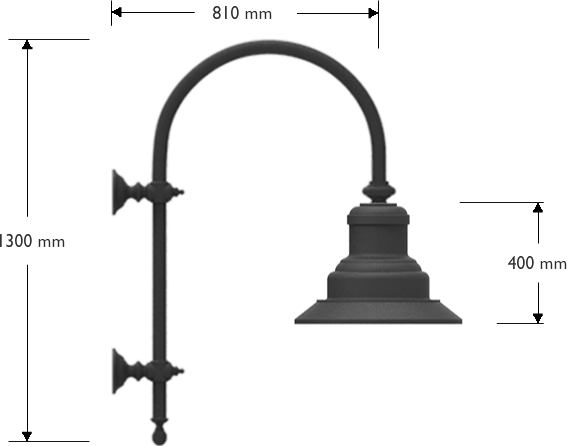

Misure base del pastorale:
larghezza 810 mm, lunghezza 1300 mm.
Realizzato con tubo in acciaio diametro 45 mm, spessore 3 mm. Altre misure e dimensioni a richiesta del cliente.
Verniciata di colore nero antracite o altro colore RAL a richiesta.
Ottica base composta da n. 12 chip - 30w - 2592lm - 3k ottica asimmetrica.
Protezione base dalle scariche atmosferiche 6 kV.
Driver di alimentazionecon possibilità di dimmerazione e controllo .
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie .
Struttura composta da:
Corpo centrale di forma, misure e modanature come da disegno riportato.
Innesto con tubo filettato 3/4”, da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.
Il tubo filettato, e la bulloneria in testa alla struttura è nascosto da boccola ornamentale in alluminio.
arte inferiore costituita da anello in alluminio sul quale viene montato il motore LED.
L'anello é incernierato alla struttura e viene chiuso tramite vite in acciaio inox.
L'anello monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65.
Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta Vedi specifiche di verniciatura .
Protezione delle superfici: Vedi specifiche sulla protezione dei materiali .
Montaggio: Vedi specifiche di montaggio .
EurocomItalia s.r.l. riporta sulle proprie schede tecniche i dati ufficiali disponibili al momento della loro pubblicazione. Questi dati potranno variare in funzione di modifiche effettuate su aspetti tecnici dei prodotti stessi che verranno mano a mano pubblicate.Tolleranze dimensionali possono insistere sui prodotti variando le misure a causa di lavorazioni meccaniche per un massimo del 10% dichiarato.EurocomItalia s.r.l. non si assume responsabilità in merito ai contenuti ed alla loro esattezza.
