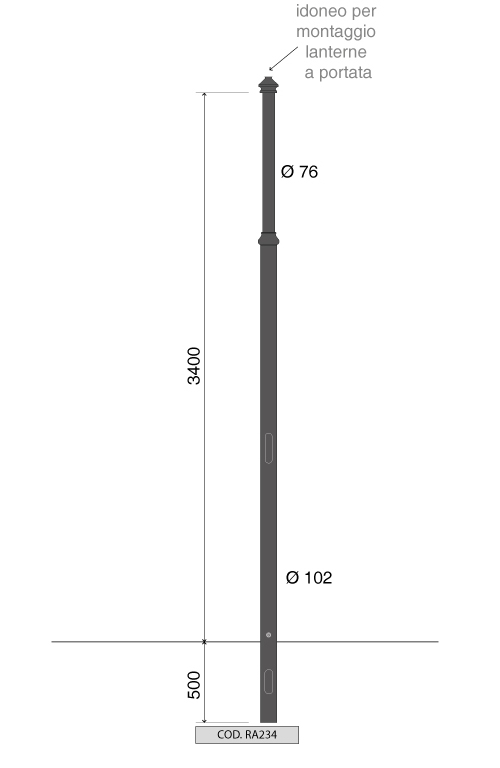

Palo rastremato in acciaio cod. RA234, di qualità S235J UNI EN 10219/1 con sezione circolare secondo normative CE, composto da tubi di altezza e diametri vari per le differenti rastremazioni e saldati dritti.
Idoneo per il montaggio di lanterne a portata tramite testa palo cod. TP2.76. Altezza fuori terra 3400 mm più interramento 500 mm.
Realizzato con una rastremazione, di cui la prima tratta è lunga 3000 mm, mentre la seconda 900 mm.
La rastremazione è coperta da accessorio ornamentale in ghisa o alluminio, fissato tramite grani in acciaio inox.
Carico unitario di snervamento minimo 235 N/mm², resistenza a trazione 360/510 n/mm², allungamento a rottura 26%. Tolleranze dimensionali (UNI EN 40/2 – UNI EN 10219/2).
Ogni rastremazione è saldata all'altra tramite lavorazione certificata, eseguita attraverso le seguenti fasi:
- innesto di rinforzi in acciaio nel diametro maggiore della rastrematura;
- saldatura dei rinforzi in più parti;
- innesto della seconda rastremazione nella prima e saldatura;
Alla base del palo è presente asola mm 50x150 per il passaggio cavi verso il pozzetto, ricavata tramite processo di lavorazione di taglio al plasma, e di vite per la messa a terra.
Sulla prima tratta del palo è presente ulteriore asola 186x45 mm, realizzata attraverso processo di lavorazione di taglio al plasma, sulla quale viene applicata morsettiera 4 poli/3 vie, sezione filo 1,5÷16 mmq, e portella di chiusura con chiave. L'altezza dell'asola da terra varia a seconda della base scelta.
La base del palo è inoltre dotata di guaina termoindurente protettiva.
Protezione delle superficiGENERALITÀ SULLA PROTEZIONE DELLE SUPERFICI
Tutti i manufatti sono sottoposti a cicli di trattamento superficiale e verniciatura calibrati in funzione del materiale costituente, della tipologia di prodotto e della destinazione d'uso finale.
Le superfici in ghisa e alluminio sono debitamente preparate mediante sabbiatura meccanica o pretrattamento chimico, al fine di garantire idoneo ancoraggio e protezione del rivestimento.
Le superfici in acciaio sono protette mediante trattamenti anticorrosivi appropriati alla geometria del manufatto e all'ambiente di installazione.
Il rivestimento è applicato con ciclo 5P (verniciatura a polvere termoindurente ad applicazione elettrostatica) o ciclo 3P (verniciatura a spruzzo con primer anticorrosivo e finitura), in funzione del substrato e dei requisiti prestazionali.
Finitura standard: nero antichizzato tipo Eurocomitalia.
Su richiesta è disponibile qualsiasi colorazione secondo cartella RAL Classic.
Specifiche tecniche di dettaglio nella documentazione dedicata.
Istruzioni di montaggioISTRUZIONI GENERALI DI MONTAGGIO
Tutti i prodotti sono corredati di istruzioni specifiche di montaggio relative al modello fornito.
Ogni prodotto, in base alla propria natura e destinazione d'uso, richiede modalità di installazione dedicate.
Per specifiche tecniche di dettaglio fare riferimento alla documentazione dedicata.
Protezione viterieVITI E BULLONERIE Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti
tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori
dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
