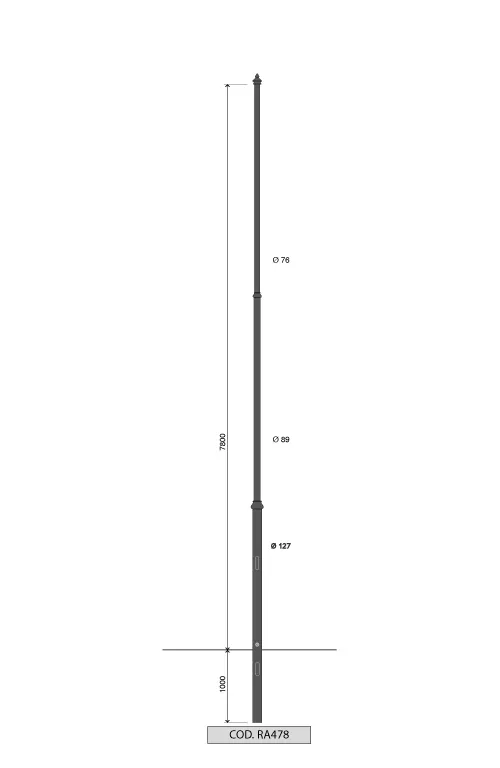

Palo rastremato in acciaio cod. RA478, di qualità S235J UNI EN 10219/1 con sezione circolare zincato secondo normative CE, composto da tubi di altezza e diametri vari per le differenti rastremazioni e saldati dritti.
Idoneo per il montaggio di cime a pastorale. Altezza fuori terra 7800 mm più interramento 1000 mm.
Realizzato con due rastremazioni, di cui la prima tratta lunga 3000 mm, la secondatratta 2900 mm e la terza tratta 2900 mm. La rastremazione è coperta da accessorio ornamentale in ghisa o alluminio, in testa al palo elemento decorativo cod. TP2 entrmbi fissati tramite grani in acciaio inox.
Carico unitario di snervamento minimo 235 N/mm² , resistenza a trazione 360/510 n/mm², allungamento a rottura 26%. Tolleranze dimensionali (UNI EN 40/2 – UNI EN 10219/2).
Ogni rastremazione è saldata all'altra tramite lavorazione certificata, eseguita attraverso le seguenti fasi:
- innesto di rinforzi in acciaio nel diametro maggiore della rastrematura;
- saldatura dei rinforzi in più parti;
- innesto della seconda rastremazione nella prima e saldatura;
- tappo ricavato da lamiera di acciaio zincato saldato alla prima rastrematura.
Alla base del palo è presente asola mm 50x150 per il passaggio cavi verso il pozzetto, ricavata tramite processo di lavorazione di taglio al plasma, e di vite per la messa a terra.
Sulla prima tratta del palo è presente ulteriore asola 186x45 mm, realizzata attraverso processo di lavorazione di taglio al plasma, sulla quale viene applicata morsettiera 4 poli/3 vie, sezione filo 1,5÷16 mmq, e portella di chiusura con chiave. L’altezza dell’asola da terra varia a seconda della base scelta.
La base del palo è inoltre dotata di guaina termoindurente protettiva.
PROTEZIONE DELLE SUPERFICI
Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura.
Le superfici in acciaio sono zincate.
Verniciatura eseguita mediante il seguente ciclo:
una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.
Colore standard nero antichizzato tipo EUROCOMITALIA.
Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.
EurocomItalia s.r.l. riporta sulle proprie schede tecniche i dati ufficiali disponibili al momento della loro pubblicazione. Questi dati potranno variare in funzione di modifiche effettuate su aspetti tecnici dei prodotti stessi che verranno mano a mano pubblicate.Tolleranze dimensionali possono insistere sui prodotti variando le misure a causa di lavorazioni meccaniche per un massimo del 10% dichiarato.EurocomItalia s.r.l. non si assume responsabilità in merito ai contenuti ed alla loro esattezza.
