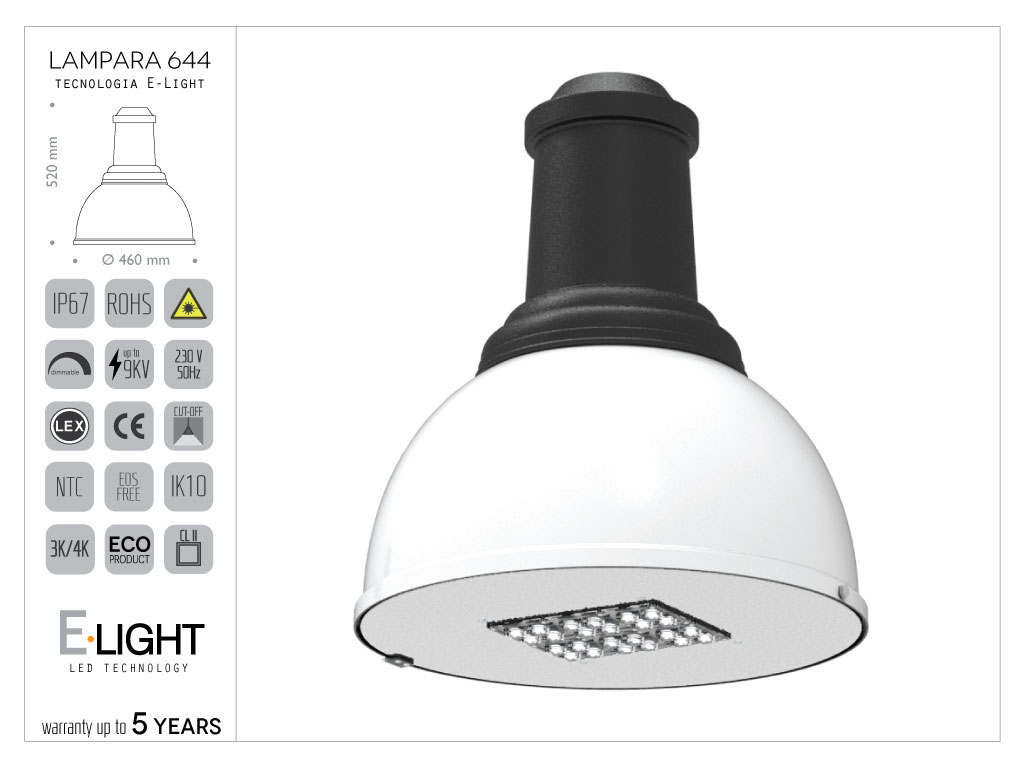

Lampara 644 in alluminio

Lampara 644 in alluminio con tecnologia led E-light

Codice 644000

Categoria: E Light LED,

Quantità (pz) :
Lampara in tiratura a lastra di alluminio, di tipo FULL CUT-OFF, con ottica LED.

Ottica con tecnologia E-light.
Protezione dalle scariche atmosferiche fino a 9 kV.
Driver di alimentazione tipo OT con possibilità di dimmerazione e controllo come da tabella allegata.

Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie (vedi tabella allegata).

Struttura composta da:
Corpo centrale di forma, misure e modanature come da disegno riportato. Innesto con tubo filettato 3/4”, da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.
Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio. Parte inferiore costituita in alluminio sulsl quale viene montato il motore LED. L'anello é incernierato alla struttura e viene chiuso tramite vite in acciaio inox. L'anello monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65.

Ottica:
costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
In questo modo il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver OT IP66 CL II, fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.
Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le due spine, una per il distacco del motore LED dal driver, una per il distacco del driver dalla rete elettrica.

Verniciata di Colore Nero Eurocomitalia e bianco RAL 9010 nella parte inferiore.

Protezione delle superfici:
vedi le specifiche sulla protezione dei materiali.
