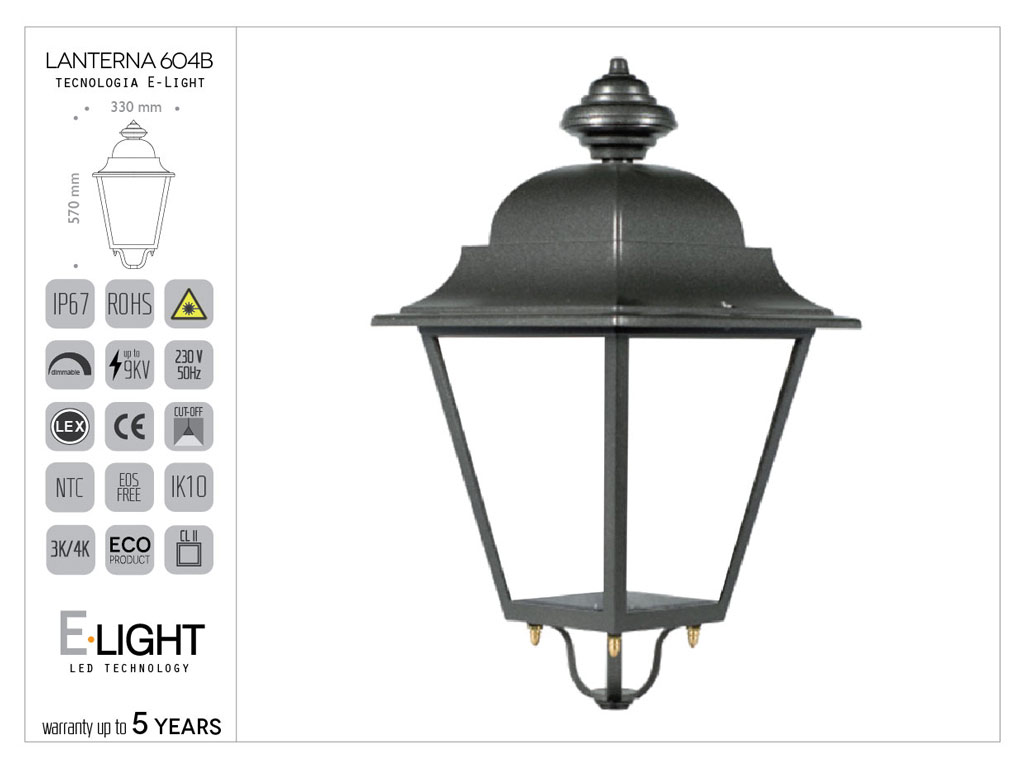

Lanterna 604B in pressofusione di alluminio con tecnologia led E-Light

Lanterna a sezione quadrata di tipo CUT-OFF, con ottica LED a sospensione o a portata.

Ottica basata su tecnologia E-light con cablaggi e opzioni di controllo come da tabella.



Protezione dalle scariche atmosferiche fino a 9 kV.

Driver di alimentazione tipo con possibilità di dimmerazione e controllo come da tabella allegata.

Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie (vedi tabella allegata).

Struttura composta da:

Supporto a forma di ragno in pressofusione di alluminio, dadi a cappuccio in ottone; segmento inferiore e superiore in pressofusione di alluminio, realizzati in un’unica fusione. Caminetto realizzato in fusione di alluminio, incernierato al telaio centrale.

Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED. Il vano é incernierato alla struttura e monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65. Nella versione a sospensione Innesto con tubo filettato 3/4”, da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.

Grado di protezione vano apparecchiature elettriche IP49, grado di protezione vano ottico IP66.

Ottica:

costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.

Ottica basata su lenti stampate IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.

Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.

Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.

Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.

In questo modo il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.

Al fianco del motore LED è montato un supporto per il driver IP66 CL II, fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.

Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le due spine, una per il distacco del motore LED dal driver, una per il distacco del driver dalla rete elettrica.
