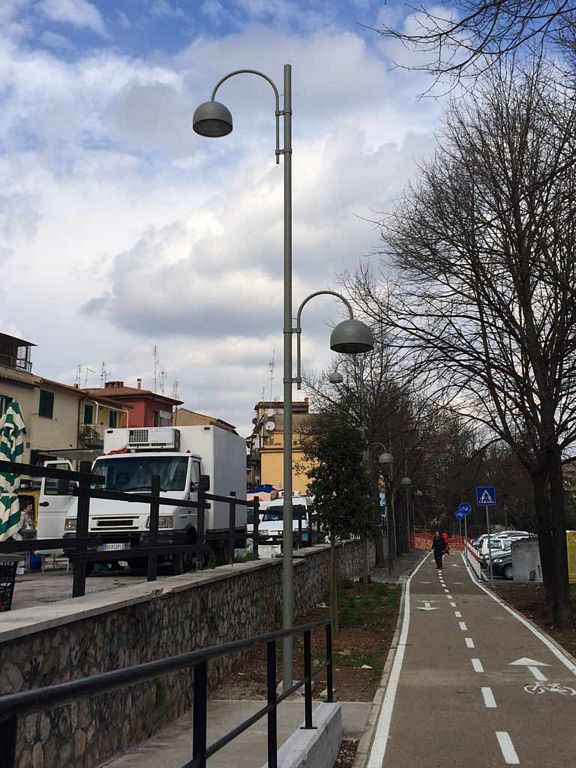

Palo serie linear in acciaio con pastorali 505 sfalsati, predisposto per due lanterne 640 LED
Codice 384
Categoria: Contemporanei,
Quantità (pz) :
Descrizione

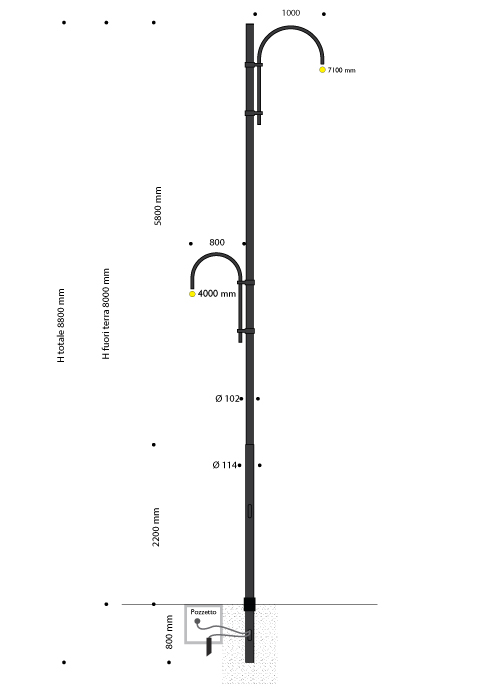

Palo artistico in ghisa e acciaio cod.384, lavorato in stile e con elementi del corpo di sezione circolare, con altezza fuori terra pari a 8 metri.
Il fusto è composto da tratte rastremate, di cui:
- prima tratta di diametro 114 mm, altezza 3000 mm;
- seconda tratta di diametro 102 mm, altezza 5800 mm;
Il primo tratto del fusto è infisso nel suolo per 800mm.
Il palo è dotato di doppia cima a pastorale singola in acciaio, COD 505, costituito da tubo (diametro 42 mm, spessore 3 mm) in acciaio curvato a tutto sesto come da disegno.
Il pastorale inferiore ha uno sbraccio da centro palo a centro corpo illuminante pari a 800 mm, mentre per quello superiore lo sbraccio è pari a I 000 mm.
Ciascun pastorale è finalizzato da ornamento, copribullone e attacco per lanterna tubo filettato 3/4.
Il pastorale è tenuto al palo da due ganci, fissati con grani in acciaio inox.
L'estremità di ogni pastorale, è predisposta per il fissaggio della lanterna COD 640.led con un'altezza del punto luce pari a 4 metri per quella inferiore e 7,1 metri per quella superiore.
Dotato di vite M 10 per la messa a terra, di foro diametro 55 mm per il passaggio di cavo elettrico e di guaina termoretraibile per la protezione dalla corrosione.
Il palo presenta inoltre:
- asola inferiore (mm 186x45), idonea per il montaggio di morsettiere in classe Il di isolamento con fusibile;
- portella in pressofusione di alluminio posto a chiusura dell'asola. con grado di protezione IP 54;
- asola (h mm 150x50), posizionata sotto il livello di pavimentazione per il passaggio dei cavi all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
PROTEZIONE DELLE SUPERFICI
Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura. Le superfici in acciaio sono zincate. Verniciatura eseguita mediante il seguente ciclo:
una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.
Colore standard nero antichizzato tipo EUROCOMITALIA. Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.
VITERIA
Viteria ed accessori in acciaio INOX IASI 316.
MONTAGGIO
Vedi specifiche di montaggio.
