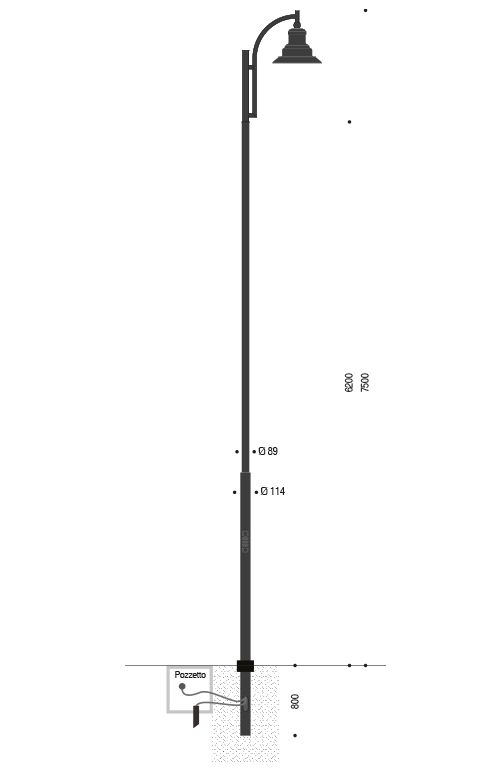

Il palo è costituito da tratte rastremate per un diametro di base 114 mm ed un diametro finale 76 mm.

Il palo è dotato alla base di portella e morsettiera in CL II.



Alla sommità del palo è innestato doppio braccio della serie Inner tipo Cod IN518.

Il braccio si innesta direttamente sul palo tramite apposito percorso guidato, ed è bloccato al palo tramite grani.

Il braccio è dotato di uno sbalzo da centro palo a centro corpo illuminante di 800 mm, ed è predisposto per il montaggio di due corpi illuminanti tramite innesto tubo filettato 3/4 gas.

Sorgente luminosa lampara "Regina" cod 622, altezza del punto luce 7 m.



Tutti i cavi dalla sorgente luminosa alla morsettiera sono passanti e protetti all'interno della struttura del palo.

Alla base di contatto del palo con il piano 0, guaina termoindurente protettiva.



Infissaggio nella muratura per 800 mm dal piano 0.

Il palo è dotato nella parte infissa nella muratura di asola per il passaggio cavi al pozzetto e sul piano 0 di foro per la messa a terra.





PROTEZIONE DELLE SUPERFICI

Le superfici in ghisa sono debitamente sabbiate prima del processo di verniciatura.

Le superfici in acciaio sono zincate.

Verniciatura eseguita mediante il seguente ciclo:

una mano di primer monocomponente al fosfato di zinco, una mano a finire di vernice bi-componente catalizzata altamente protettiva.

Colore standard nero antichizzato tipo EUROCOMITALIA.

Dove richiesto possibilità di applicare verniciatura secondo RAL del cliente.



VITERIA

Viteria ed accessori in acciaio INOX.
